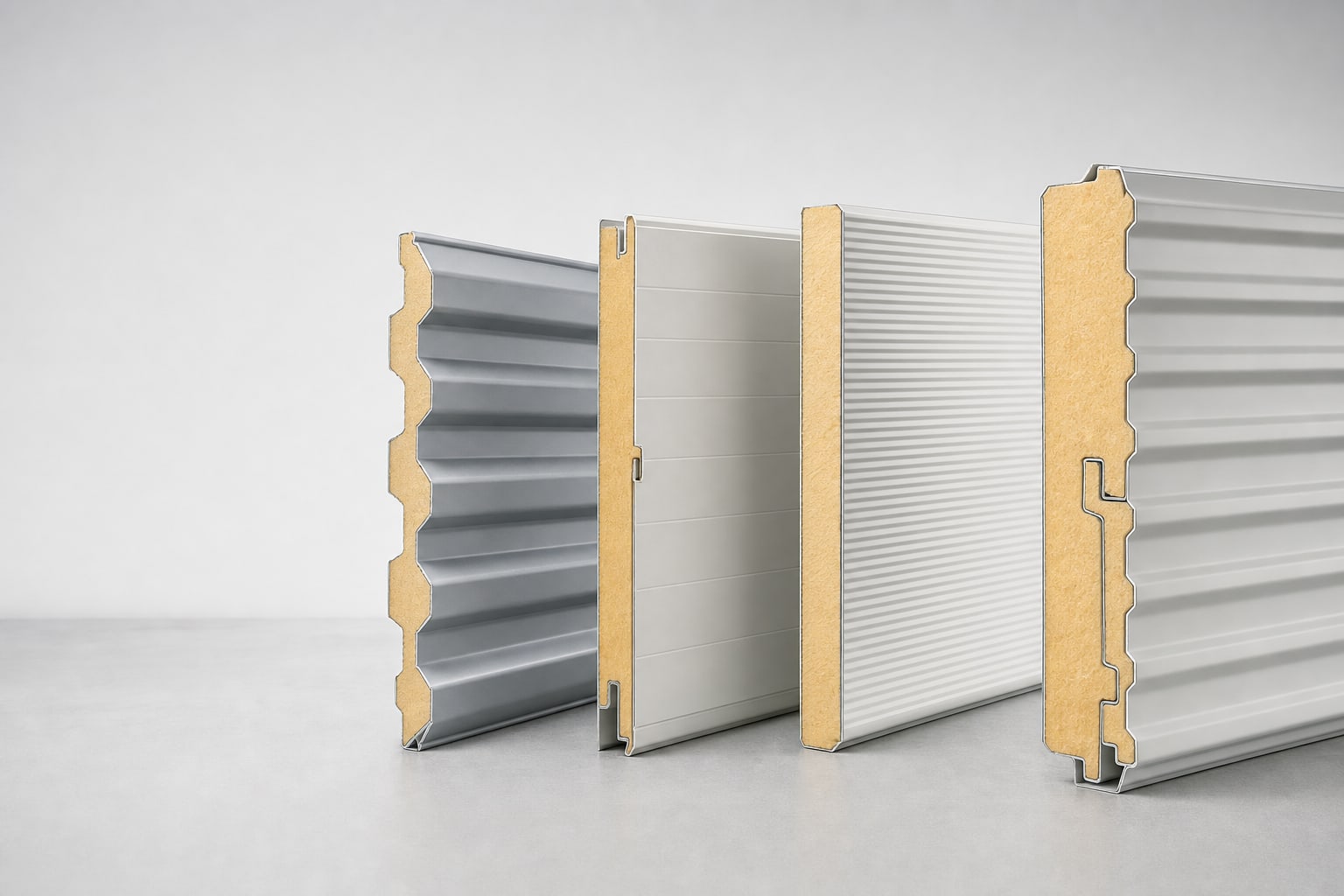

На будівництві сендвіч-панелі виглядають дуже схоже: сталевий лист з обох боків, жорстка серцевина всередині, замок на краю. Але в каталозі ви бачите чотири позначення — D, S, U і CH — і саме вони вирішують, чи потрапить панель на дах ангара, на фасад, на перегородку, чи в холодильну камеру.
У цьому путівнику ми розкладаємо на складові чотири типи сендвіч-панелей insPIRe® і показуємо, як розпізнати, яку саме обрати для вашого об'єкта. Наприкінці ви знайдете таблицю вибору та перелік речей, які варто визначити ще до замовлення.
Серцевина в них спільна — різнить їх завдання
Кожна сендвіч-панель insPIRe® побудована однаково: серцевина з жорсткої поліізоціануратної піни (PIR), закрита між двома облицюваннями зі сталевого листа, оцинкованого з обох боків згідно з нормою EN 10346 і вкритого органічним поліефірним лаком із товщиною покриття 25 мкм. За ізоляцію відповідає серцевина — завдяки унікальній рецептурі піни лямбда становить лише 0,022 Вт/(м·К), тобто належить до найнижчих на ринку. Саме тому сендвіч-панель не потребує додаткового окремого шару утеплення: вона одночасно є конструкцією, ізоляцією та оздобленням.
Уся решта — це відмінності, які визначають застосування: форма профілювання листа, будова замка, спосіб кріплення та ширина панелі. Герметичність з'єднань в усіх типах забезпечує поліуретановий ущільнювач PUS, нанесений на заводі вже на етапі виробництва — його не потрібно додавати на будівництві. Спільний і діапазон довжин: стандартно від 2000 до 12 000 мм, а на індивідуальне замовлення навіть до 16 500 мм.
insPIRe® D — дахова, на покрівлю ангара
Тип D — це дахова панель: служить для влаштування покрівлі в конструкціях, що зводяться із сендвіч-панелей. Ви впізнаєте її одразу за зовнішнім профілюванням T — трапецієподібним, яке рівномірно розподіляє тривалі навантаження і оберігає захисні покриття листа від пошкоджень. Зі споду профілювання лінійне (L). Панель кріплять саморізами до дерев'яної, сталевої або залізобетонної конструкції, а монтаж полегшують спрофільовані краї.
Найважливіше проєктне обмеження стосується ухилу: мінімальний ухил скату — 3° (5,2%) для даху без світлових ліхтарів і 5° (8,7%), якщо панелі з'єднуються по довжині. Модульна ширина становить 1000 мм (загальна — 1104 мм), а товщини серцевини, доступні в магазині, — 40, 60, 80, 100, 120 і 160 мм.
insPIRe® S — стінова стандартна, видиме кріплення
Тип S — це базова стінова панель: для зовнішніх навісних стін та внутрішніх перегородок в об'єктах каркасної конструкції. Її можна монтувати як вертикально, так і горизонтально, як одно- та багатопрогонові елементи — це найгнучкіший варіант щодо способу монтажу на будівлі.
Великий радіус профілювання замка забезпечує цілісність захисних покриттів облицювання, а подвійний замок, що з'єднує панелі, відповідає за високі показники вогнестійкості. На вибір — найширша палітра профілювань: зовнішні L (лінійне), M (мікропрофільоване), F (хвилясте), R (рифлене) і P (гладке), внутрішні L або P. Модульна ширина 1000 мм (загальна 1020 мм), товщини від 40 до 120 мм. Кріплення видиме з боку фасаду — і це єдине, що відрізняє цей тип від наступного.
insPIRe® U — стінова з прихованим кріпленням
Тип U має точнісінько таке саме застосування, як S — навісні стіни та перегородки в каркасній конструкції, вертикальний або горизонтальний монтаж, — але його вирізняє приховане кріплення, невидиме ззовні. Саморізи ховаються в замку, тож на фасаді не видно рядів головок. У поєднанні з естетичним профілюванням листа це дає значно однорідніший, «гладкий» фасад — тому U обирають скрізь, де будівля має виглядати презентабельно: офісні будівлі, шоуруми, торгові об'єкти, фронтальні фасади ангарів.
Решта параметрів спільна для всієї родини: та сама серцевина, те саме облицювання, той самий подвійний замок і ущільнювач PUS. Модульна ширина 1000 мм (загальна 1050 мм), товщини від 60 до 140 мм, зовнішні профілювання L, M, F, R і P. Для монтажу цього типу передбачена спеціальна розпірна підкладка PM1, яку ви знайдете в аксесуарах.
insPIRe® CH — холодильна, для холодильних і морозильних камер
Тип CH — це спеціальна панель, призначена для стін і перекриттів приміщень, що потребують зниженої температури: холодильних камер (t > 0°C) і морозильних камер (t < 0°C), а також інших об'єктів із контрольованою температурою та вологістю. З неї можна зводити окремі будівлі або виділяти приміщення спеціального призначення всередині вже наявного ангара.
Ключ криється в краю панелі. Фрезеровані краї, подвійні замки та лабіринтовий вигин краю серцевини унеможливлюють утворення теплового містка на стику панелей — а за різниці температур у кілька десятків градусів саме стики визначають експлуатаційні витрати холодильної камери. Звідси й більший діапазон товщин: від 100 до 200 мм серцевини. Модульна ширина 1000 мм (загальна 1020 мм), зовнішні профілювання L, M, F і R, внутрішні L або P.
Яку сендвіч-панель обрати? Швидка таблиця
| Застосування | Тип | Чому |
| Дах ангара, навісу, господарської будівлі | insPIRe® D | трапецієподібний профіль сприймає навантаження; ухил мін. 3° |
| Навісна стіна ангара, складу, господарської будівлі | insPIRe® S | універсальна, найбільше профілювань, монтаж вертикально й горизонтально |
| Перегородка всередині будівлі | insPIRe® S | достатньо стандарту, видиме кріплення не заважає |
| Презентабельний фасад, офісна будівля, шоурум | insPIRe® U | приховане кріплення — без видимих саморізів, однорідний фасад |
| Холодильна камера, морозильна камера, камера дозрівання | insPIRe® CH | лабіринтовий стик без містків, товщини до 200 мм |
Перед замовленням — п'ять речей, які варто визначити
- Довжина панелей. Стандартно від 2000 до 12 000 мм, на індивідуальне замовлення до 16 500 мм. Панелі ріжуть за розміром, тож варто мати готову розкладку стін і скатів — що менше підрізання на будівництві, то менше відходів.
- Модульна ширина, а не загальна. Кількість панелей рахуйте за модульною шириною (1000 мм), бо саме стільки площі реально закриває одна штука. Загальна ширина (1020, 1050 або 1104 мм) враховує напуск замка, який заходить під сусідню панель.
- Колір RAL — окремо ззовні та зсередини. Сендвіч-панелі insPIRe® випускають у кількох зовнішніх і внутрішніх кольорах RAL; усередині найчастіше обирають світлий відтінок, щоб зробити ангар світлішим.
- Профілювання облицювання. Це суто візуальне рішення для стін (L, M, F, R, P) і конструктивне для даху (T). Варто ухвалити його разом із проєктувальником фасаду, бо профілювання видно здалеку.
- Аксесуари одразу до кошика. Саморізи для сендвіч-панелі, дібрані під основу (сталь, дерево, бетон), гребеневі ущільнювачі, трапецієподібні заглушки та дахові опорні вставки (калоти) — комплект зазвичай виходить вигідніше і швидше, ніж докуповувати дрібниці, яких бракує, вже під час монтажу.
Де купити сендвіч-панелі PIR
Усі чотири типи ви знайдете в категорії сендвіч-панелі PIR: insPIRe® D (дахова), insPIRe® S (стінова стандартна), insPIRe® U (прихований стик) та insPIRe® CH (холодильна). На кожній картці ви оберете товщину серцевини, а комплект монтажних аксесуарів зберете в один кошик.
Не впевнені, який тип підходить для вашого об'єкта? Зв'яжіться з нами — допоможемо підібрати тип, товщину та довжину панелей. Замовлення обслуговуємо з Волі-Баторської.
Найчастіші запитання
Чи потребує сендвіч-панель додаткового шару утеплення?
Ні. За ізоляцію відповідає серцевина PIR із лямбдою лише 0,022 Вт/(м·К): сендвіч-панель одночасно є конструкцією, ізоляцією та оздобленням, тож другий шар утеплювача додавати не потрібно. Обирають натомість товщину серцевини — під потрібний тепловий опір огороджувальної конструкції та призначення об'єкта.
Чим відрізняється видиме кріплення від прихованого?
У панелі S саморізи проходять крізь зовнішнє облицювання і залишаються видимими на фасаді. У панелі U кріплення ховається в замку і ззовні його не видно, завдяки чому стіна виглядає як однорідна площина. Різниця візуальна та архітектурна — теплотехнічні параметри серцевини залишаються тими самими.
Яку товщину сендвіч-панелі обрати?
Товщину добирають під потрібний тепловий опір огороджувальної конструкції та призначення об'єкта, незалежно від типу панелі. Неопалюваному навісу чи складському ангару вистачить тоншої серцевини, стіна опалюваного виробничого цеху вимагає більше, а холодильні та морозильні камери — це зазвичай верхня частина діапазону, тобто 160–200 мм.
Який мінімальний ухил даху для панелей insPIRe® D?
Мінімальний ухил скату становить 3° (5,2%) для даху без світлових ліхтарів. Якщо панелі з'єднуються по довжині, мінімум зростає до 5° (8,7%). Це найважливіше проєктне обмеження типу D — варто перевірити його у проєкті ще до замовлення.
